~> Resistor, Gerador, Receptor

Corrente Elétrica

É um fluxo ordenado de portadores de carga elétrica
- Sentido eletrônico = os portadores de cargas vão do potencial menor para o maior
exemplo:













- Sentido Convencional (virtual) = Os portados de carga vão do potencial maior para o menor












Para calcular a intensidade de uma corrente elétrica utilizamos a fórmula:
Q=I
T

Onde Q é a carga que é medida em colomb (C), T é medido em segundos(s) e I em Amper(A)

Resistência


É a propriedade de alguns materiais de se oporem a passagem de corrente elétrica

Diferença de Resistor e Resistência é: Resistor é o equipamento eletronico e a resistência é o que o resistor faz



1ª Lei de Ohm



É a relação entre corrente, tensão e resistência, tendo a fórmula:

U=R.I

Sendo o U a tensão usando a médida de voltz(v), o R é a Resistência medida em Ohm (Ω), e o I que é a corrente, ou intensidade da corrente medida em Amper (A)

Quanto maior for a resistência a corrente será menor, quanto menor a resistência, maior será a corrente


Associação de Resistores

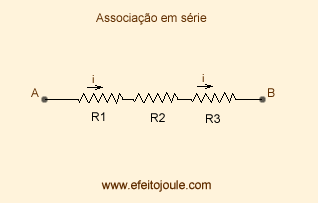

- Série: Nesse daqui você apenas soma os resistores

R1+R2+R3=Rt

Exemplo:

http://2.bp.blogspot.com/_yhcFVb0usrM/SHf6Dbq3VzI/AAAAAAAAAcQ/tIj2G2dShLw/s400/serie.gif

Em resistores em série, a corrente será constante, o que varia é a tensão.

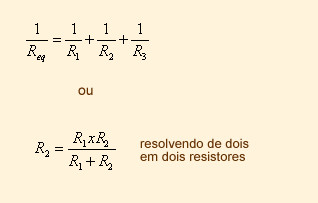

- Paralelo: Aqui trabalharemos com frações veja:

http://4.bp.blogspot.com/_fWgeGt6c53c/SYCy7ImZ1DI/AAAAAAAAABs/zXyub0VoJ-c/s320/4.gif

Aqui o desenho dos resistores:

http://www.brasilescola.com/upload/e/associacao%20em%20paralelo.jpg

Aqui em paralelo, a tensão é constante, e a corrente varia.


2ª lei de Ohm


Antes de tudo, a diferençã entre resistividade e condutividade é, resistividade é a propriedade do material, portanto não se modifica, condutividade se diminuirmos o tamanho do resistor, aumenta a condutividade.

Temos como Fórmula:

http://3.bp.blogspot.com/_yhcFVb0usrM/SGaKiPgSGyI/AAAAAAAAAY8/eB1NQrVlbk4/s400/formula.gif

A medida de R é em Owm(Ω); o p em Ω.m, l em metros (m) e A em metro ao quadrado (m²)

.

Gerador

.

Nunca a resistencia do gerador eletrico será zero e por isso terá uma resistencia interna pois sempre existe uma dissipação de energia
- gerador ideal: é aquele que a resistencia interna e nula
portanto o U=E

- gerador de um curto circuito a formula é

E=Icc

R

Onde o E é a força eletromatriz(que recebe a voltagem) medida em Voltz(v), R é o resistor (Ω) e o Icc é a corrente de curto circuito medida em Amper

- Gerador real: é afonte de energia elétrica, que não consegue converter toda a energua química em energia elétrica(pilha). Aqui esta a fórmula:

U=E-r.i

U=Tensão (v)

E= Força eletromatriz (v)

r= Resistencia interna (Ω)

i = corrente (a)


Receptores



É o aparelho elétrico que transforma energia elétrica em outra forma de energia que não seja só energia térmica, aqui a fórmula:

U=E+r.i


Graficos
